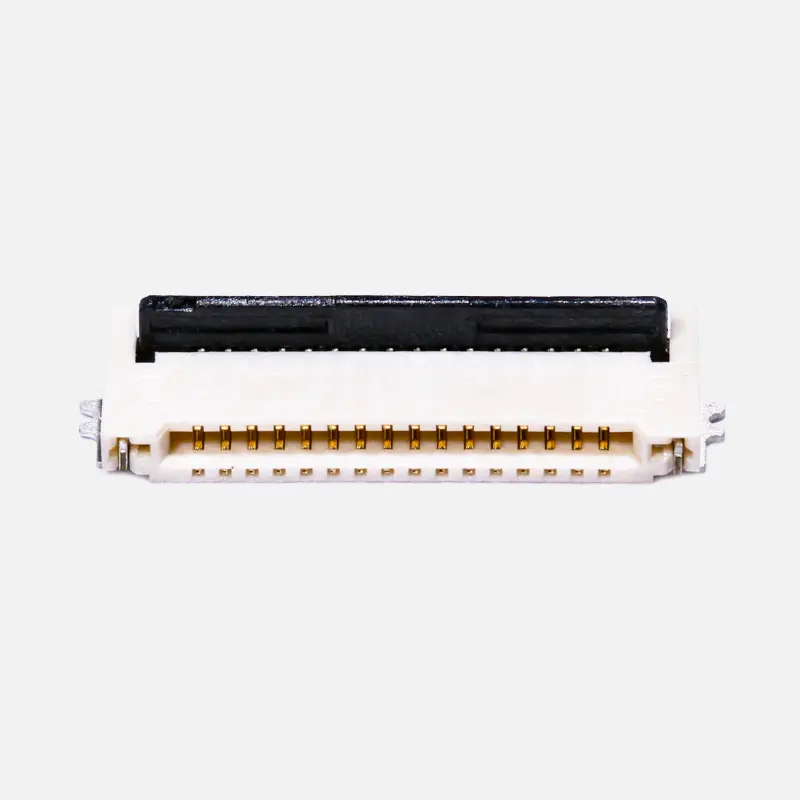

피치 0.5mm H=2.0mm FFC FPC 커넥터
ffc fpc 커넥터는 높은 소형화와 신뢰성으로 인해 소형화와 높은 신뢰성의 연결이 요구되는 다양한 전자 장치에 적합합니다. ffc fpc 커넥터의 설계는 장기적으로 안정적인 연결 성능을 보장하는 동시에 조립 프로세스를 단순화하는 것을 목표로 합니다.
I 주요 기술 매개변수
I 작동 온도: -40 ~ +85℃
I 정격 전압: 50V (AC/DC)
I 정격 전류: 0.5A/PIN
I 접촉 저항 : 최대 50mΩ
I 절연 임피던스 : 500MΩMin
I 지속시간 : 20회/분
쉬루이

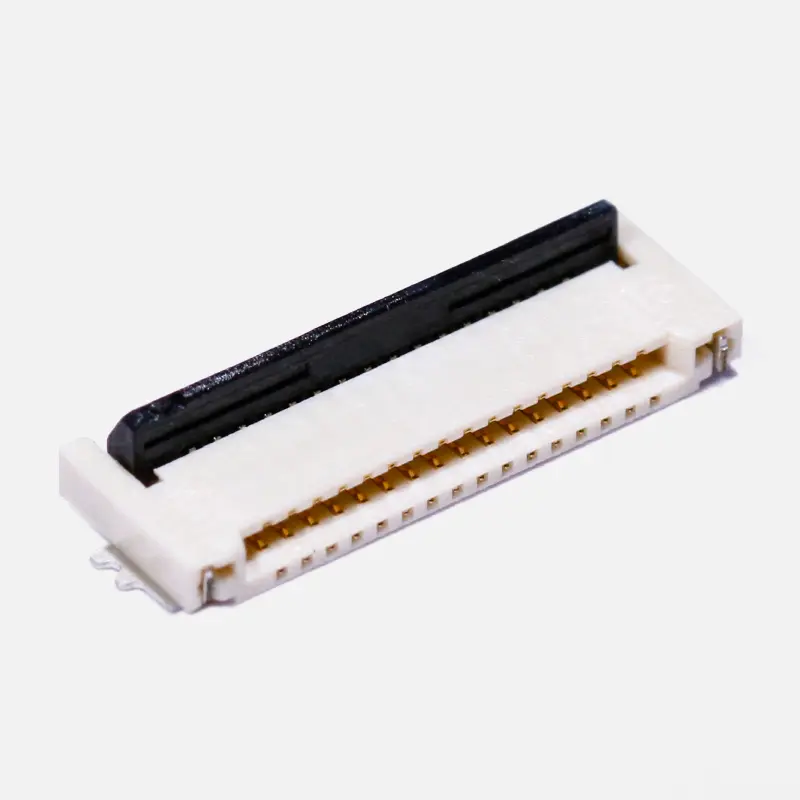

FFC FPC 커넥터 제품 세부 정보
0520 시리즈 FPC/FFC 커넥터는 소형 전자 기기용으로 설계된 정밀 전자 커넥터입니다. 다음과 같은 특징이 있습니다.
0.5mm 피치: 이 미세 피치는 제한된 공간에서 더 많은 연결 지점을 허용하며 고밀도 배선 요구 사항에 적합합니다.
2.0mm의 플라스틱 높이: 커넥터의 수직 프로필이 매우 낮아 더 얇은 전자 장치를 설계하고 전체 부피를 줄이는 데 도움이 됩니다.
양면 접촉: 커넥터는 양쪽에서 접촉하도록 설계되어 연결의 신뢰성과 유연성이 향상되었습니다.
후면 잠금 장치: 커넥터는 후면 잠금 시스템을 사용하여 FPC 또는 FFC가 단단히 삽입되고 제자리에 고정되도록 하여 사용 중에 탈락하는 것을 방지합니다.
ffc fpc 커넥터에 간편함: SMT 리플로우 솔더링으로 고정, FPC/FFC 커넥터를 설치할 때 먼저 FPC 또는 FFC 플렉스 케이블을 커넥터 슬롯에 삽입한 다음 잠금 장치를 누르거나 밀어서 고정합니다.
이 커넥터는 휴대용 기기, 스마트폰, 태블릿, 노트북 및 기타 가전제품과 같이 소형화와 높은 신뢰성의 연결이 필요한 다양한 전자 기기에 적합합니다. 이 커넥터의 설계는 장기적으로 안정적인 연결 성능을 보장하는 동시에 조립 공정을 단순화하는 것을 목표로 합니다.
쉬루이
FFC FPC 커넥터 기술 매개변수
| 아이템 | 세부 |
|---|---|
| 재료 | 하우징: LCP Natural UL94V-0 |
| 커버: PA 블랙 UL94V-0 | |
| 단자 : 구리 합금 도금 : Au | |
| 스테이터 : 구리 합금 도금 : 주석 | |
| 접촉 유형: 이중 접촉 | |
| 주요 기술 매개변수 | 작동 온도: -40 ~ +85℃ |
| 정격 전압: 50V(AC/DC) | |
| 정격 전류: 0.5A/핀 | |
| 접촉 저항 : 최대 50mΩ | |
| 절연 임피던스 : 50MΩMin | |
| 내구성: 20회/분 | |
| 중요한 안전 정보 | 참고: FPC/FFC가 없는 커넥터는 닫지 마십시오. |
| 연락처 유형 | 측면 접촉 유형 |
| 설치 방법 | SMT 자동 배치기+리플로우 솔더링 |
| 환경보호기준 | EU RoHS 및 Reach 표준 준수 |
쉬루이

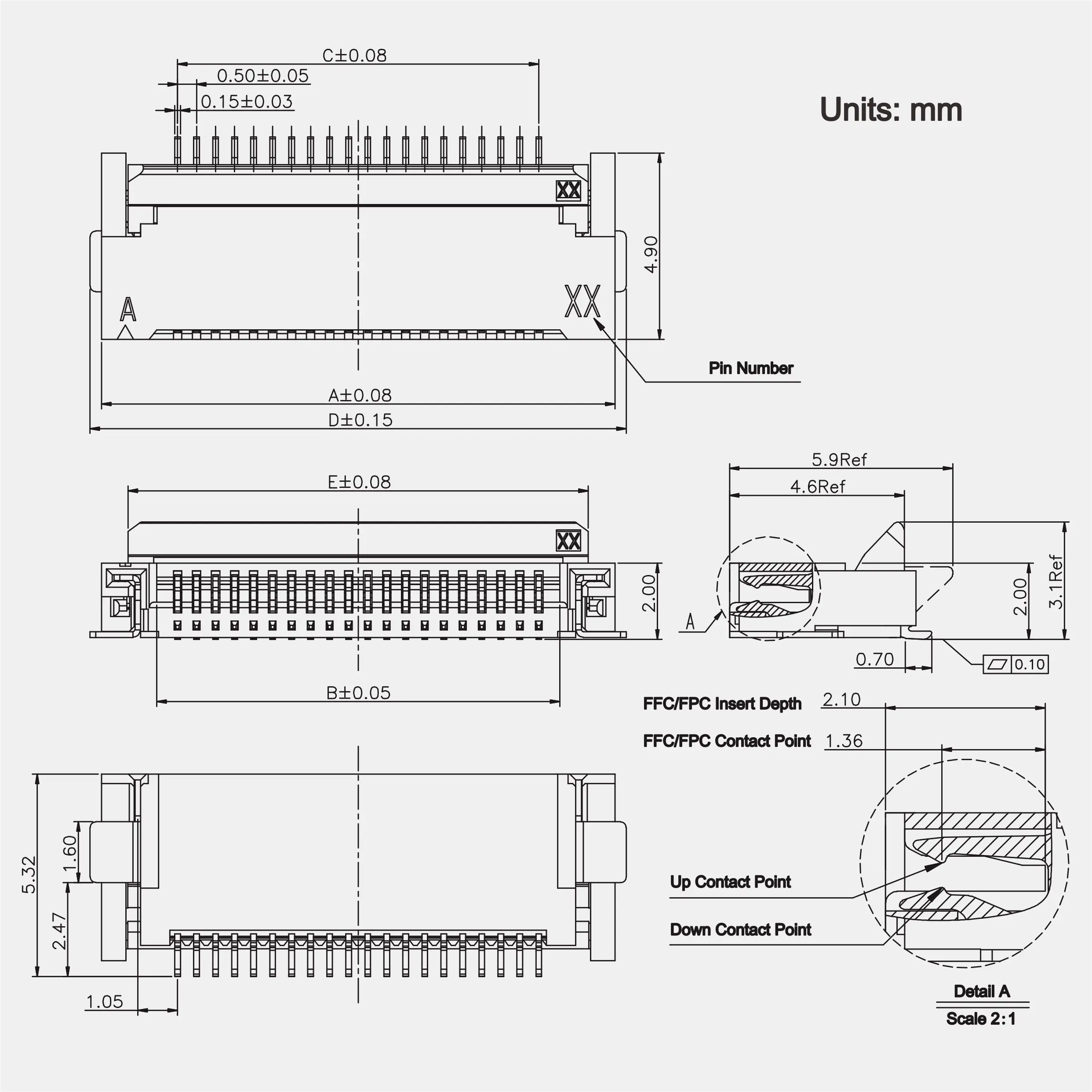

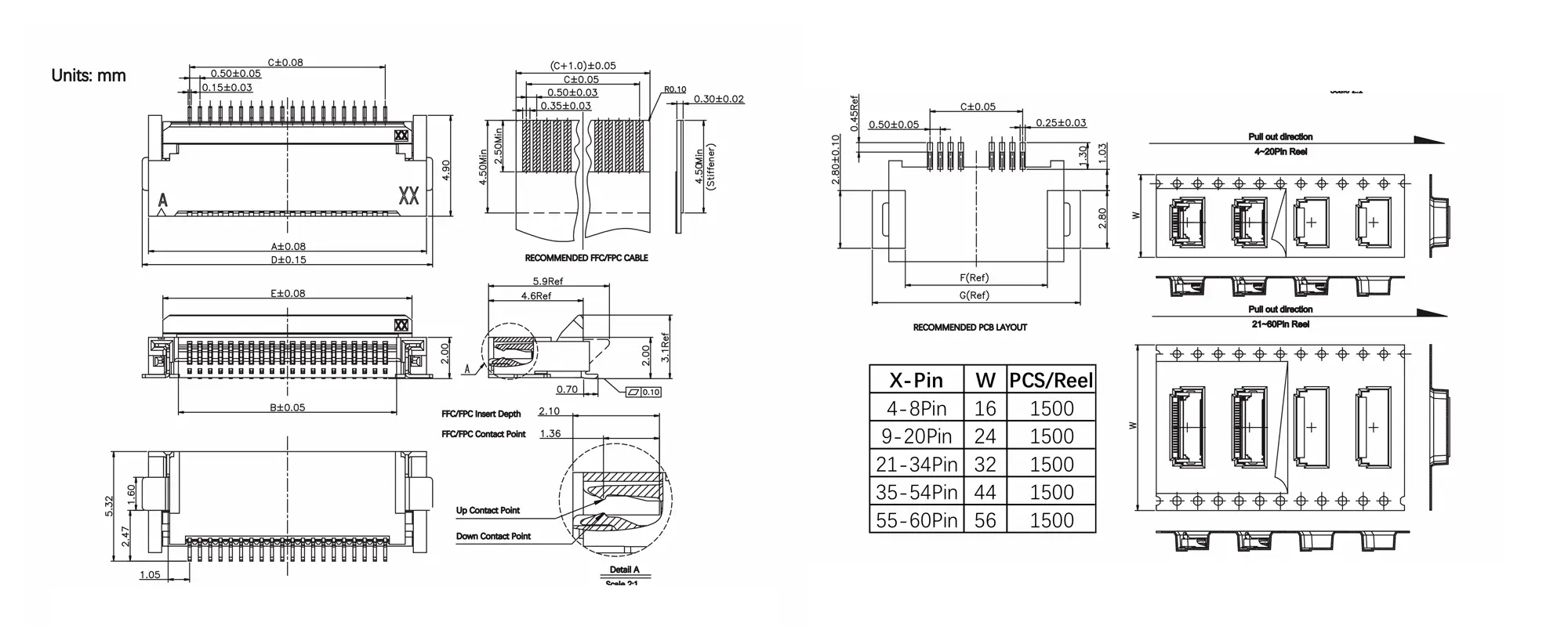

FFC FPC 커넥터 선택 가이드
| X-Pin | Part Number | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| 4P | 05200004 | 5.5 | 2.55 | 1.5 | 6.1 | 4.1 | 3.9 | 7.1 |
| 6P | 05200006 | 6.5 | 3.55 | 2.5 | 7.1 | 5.1 | 4.9 | 8.1 |
| 8P | 05200008 | 7.5 | 4.55 | 3.5 | 8.1 | 6.1 | 5.9 | 9.1 |
| 9P | 05200009 | 8 | 5.05 | 4 | 8.6 | 6.6 | 6.4 | 9.6 |
| 10P | 05200010 | 8.5 | 5.55 | 4.5 | 9.1 | 7.1 | 6.9 | 10.1 |
| 12P | 05200012 | 9.5 | 6.55 | 5.5 | 10.1 | 8.1 | 7.9 | 11.1 |
| 14P | 05200014 | 10.5 | 7.55 | 6.5 | 11.1 | 9.1 | 8.9 | 12.1 |
| 15P | 05200015 | 11 | 8.05 | 7 | 11.6 | 9.6 | 9.4 | 12.6 |
| 16P | 05200016 | 11.5 | 8.55 | 7.5 | 12.1 | 10.1 | 9.9 | 13.1 |
| 18P | 05200018 | 12.5 | 9.55 | 8.5 | 13.1 | 11.1 | 10.9 | 14.1 |
| 20P | 05200020 | 13.5 | 10.55 | 9.5 | 14.1 | 12.1 | 11.9 | 15.1 |
| 22P | 05200022 | 14.5 | 11.55 | 10.5 | 15.1 | 13.1 | 12.9 | 16.1 |
| 24P | 05200024 | 15.5 | 12.55 | 11.5 | 16.1 | 14.1 | 13.9 | 17.1 |
| 26P | 05200026 | 16.5 | 13.55 | 12.5 | 17.1 | 15.1 | 14.9 | 18.1 |
| 28P | 05200028 | 17.5 | 14.55 | 13.5 | 18.1 | 16.1 | 15.9 | 19.1 |
| 30P | 05200030 | 18.5 | 15.55 | 14.5 | 19.1 | 17.1 | 16.9 | 20.1 |
| 32P | 05200032 | 19.5 | 16.55 | 15.5 | 20.1 | 18.1 | 17.9 | 21.1 |
| 34P | 05200034 | 20.5 | 17.55 | 16.5 | 21.1 | 19.1 | 18.9 | 22.1 |
| 35P | 05200035 | 21 | 18.05 | 17 | 21.6 | 19.6 | 19.4 | 22.6 |
| 36P | 05200036 | 21.5 | 18.55 | 17.5 | 22.1 | 20.1 | 19.9 | 23.1 |
| 40P | 05200040 | 23.5 | 20.55 | 19.5 | 24.1 | 22.1 | 21.9 | 25.1 |
| 41P | 05200041 | 24 | 21.05 | 20 | 24.6 | 22.6 | 22.4 | 25.6 |
| 42P | 05200042 | 24.5 | 21.55 | 20.5 | 25.1 | 23.1 | 22.9 | 26.1 |
| 45P | 05200045 | 26 | 23.05 | 22 | 26.6 | 24.6 | 24.4 | 27.6 |
| 50P | 05200050 | 28.5 | 25.55 | 24.5 | 29.1 | 27.1 | 26.9 | 30.1 |
| 51P | 05200051 | 29 | 26.05 | 25 | 29.6 | 27.6 | 27.4 | 30.6 |
| 52P | 05200052 | 29.5 | 26.55 | 25.5 | 30.1 | 28.1 | 27.9 | 31.1 |
| 54P | 05200054 | 30.5 | 27.55 | 26.5 | 31.1 | 29.1 | 28.9 | 32.1 |
| 55P | 05200055 | 31 | 28.05 | 27 | 31.6 | 29.6 | 29.4 | 32.6 |
| 60P | 05200060 | 33.5 | 30.55 | 29.5 | 34.1 | 32.1 | 31.9 | 35.1 |
